--掘进巷道电缆、管路吊挂管理实施标准
文章来自于 煤矿安全网 ，煤矿安全知识，作者呼啦呼啦
为了整体提升矿井掘进工作面电缆线、管路规范化管理、标准化建设，特制定开拓巷道、顺槽巷道动力电缆、信号通讯控制线缆及管路布置吊挂标准，具体内容如下（本节内容为例，按照回采期间布置）。
一、巷道电缆、管路布置标准

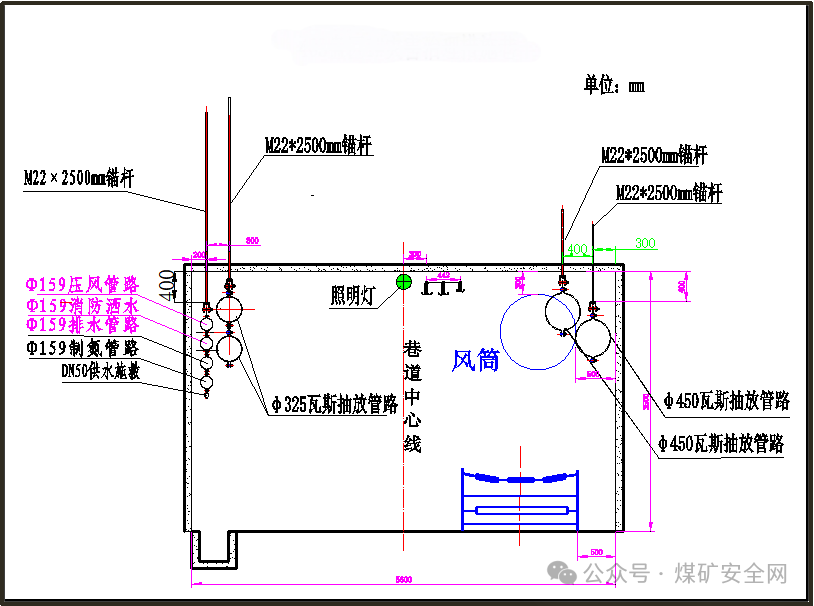

图1 动力、通讯控制线缆及管路布置示意图
（一）电缆布置标准
1．电缆吊挂
（1）每隔30m施工一处（一组两根）吊挂锚杆，在距锚杆端部50mm位置固定2根Φ10mm镀锌钢丝绳，钢丝绳需绷紧拉直，钢丝绳每3米采用10#铁丝固定在帮部（顶部）网片上，垂度不得大于5mm。钢丝绳两端用花篮螺丝配10号绳卡固定2处，绳卡间距100mm。
（2）电缆统一布置在巷道顶部采用塑料电缆沟吊挂，电缆沟依次为四个70电缆沟、两个50电缆沟，动力及电源线走70电缆钩。
（2）使用12号圆钢将电缆沟背靠背串在一起。使用两道φ12.5钢丝绳进行吊挂，电缆钩距离中线偏人行侧300mm。每处交叉点采用10#铁丝，不少于两股进行捆扎，电缆钩背靠背为了整齐采用扎带提前绑扎。
2．电缆吊挂规范
（1）电缆敷设时，相邻电缆钩内电缆垂度不超过5mm。电缆吊挂需挂设平直，严禁硬折、交叉。若电缆穿过墙壁部分应用套管保护，并采用阻燃型材料对穿墙管口进行严密封堵，墙壁两侧粘贴电缆标志牌。
（2）若电缆跨越巷道时，应采用与电缆外径相适应的Ω卡式电缆抱箍进行贴顶固定，电缆抱箍间距为800mm，排列整齐、圆滑过渡，严禁相互交叉。
（3）综掘机电源线和其他用电设备动力电缆需粘贴电缆标志牌悬，馈电开关出线侧必须设置一组标识牌，巷道内每隔100米设置一组。标志牌内容包括电缆使用单位、用途、维护人、电压等级、截面积、电缆长度等参数，以机电部下发标识牌样式为准。每个电缆标志牌张贴后必须再用防水透明胶带进行缠绕，防止长时间放置或对电缆除尘时造成字迹褪色等。
（4）综掘机电源线和其它用电设备动力电缆中途需加装接线盒时，接线盒使用φ10mm钢丝绳在巷帮吊挂，接线盒底沿高于电缆200mm。接线盒需粘贴防爆入井证、五小电气设备管理牌、所属单位编号牌，按顺序依次粘贴在接线盒防爆上盖正中位置。
3．照明布置标准
（1）照明灯采用51W矿用防爆照明灯，照明灯吊挂间距为15米/盏。采用φ9.3钢丝绳沿巷道中线吊挂。采用10.0照明综保，每600米/台，照明综保安装尽量选取临时开关群或者硐室处安装.
（2）在巷道施工期间敷设一趟3*50电缆，用于照明综保，后期使用于工作面排水电源等，可在巷道正中部照明综保处安装一台馈电开关，便于其它临时使用。
（二）管路布置标准
1.综合管路
（1）巷道掘进期间共安装三趟管路（管路距离工作面迎头不大于30m，剩余部分使用软管连接延续），吊挂在巷道正帮侧，从上至下依次布置φ159PE压风管路（黑色）、φ159PE消防洒水管（黑色）、φ159PE排水管路（黑色）（工作面回采期间用作黄灌管路）共三趟管路。
（2）三趟管路安装时法兰错距500mm，消防洒水管每200米安装一台DN159PN2.5管路闸阀，每50米安装一个DN159/50分支三通加DN50、PN2.5截止阀，压风管路每200米安装一台DN159PN1.6闸阀，每50米安装一个DN159/50分支三通加DN50PN1.6MPa截止阀,短节处采用法兰连接，管道压力1.6MPa。
（3）排水管路在排水点位置预留DN159/100三通，并安装DN100，PN1.6的闸阀，安装排水设备时，将管路对接至DN100闸阀，中间每隔400米安装DN159PN1.6MPa闸阀1个，（在掘进期间地测部提前考虑排水点位置，在延伸管路时一并将三通闸阀安装完成）。
（4）3米/个吊挂点，吊挂点采用锚杆、锚索交替吊挂，“一二一：锚索、锚杆、锚杆、锚索”形式做吊挂点，采用抱箍+连片吊挂，在消防洒水管路下方预留连片，便于第四趟管路安装，按照图纸的示意，在掘进其它时间（比如检修时间或月底停产检修时间等）将剩余管路及吊挂点补齐，保证回采需要。巷道回采期间从上到下依次为：压风管路、消防洒水管路、黄泥、制氮、净化水。
3．瓦斯管路
（1）在巷道掘进期间正帮侧安装一趟φ450PE管采前预抽瓦斯，后续安装一趟高位裂隙和两趟上隅角瓦斯抽放管路，具体吊挂尺寸见图纸。
（2）采用锚杆吊挂，间距为3米/个，采用抱箍+连片吊挂，停采线（巷道里程246m）向西每18m安装一个Φ450mm变Φ219mm三通；采前预抽管路安装至巷道里程240m、380m、780m、1180m、1580m、1980m需安装孔板流量计及抽采在线监测短接，用于安装各单元采前预抽在线监测装置。
（3）采前预抽延伸至巷道钻场时需安装Φ480mm变Φ219mm三通，遇北侧巷帮钻场时，Φ219mm管路口垂直朝下，遇巷道南帮钻场时219mm管路口平行于巷道底板，管口朝向南帮钻场，管路安装至巷道低洼点预留变径为Ф219mm的三通，并安装自动放水器。
二、电缆、管路布置标准

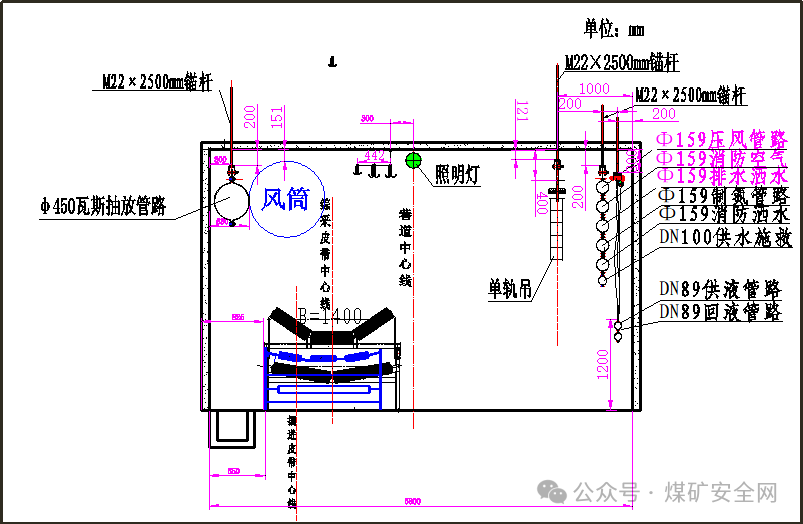

图2 动力、通讯控制线缆及管路布置示意图
（一）电缆布置标准
1.电缆吊挂
（1）每隔30m施工一处（一组两根）吊挂锚杆，在距锚杆端部50mm位置固定2根Φ10mm镀锌钢丝绳，钢丝绳需绷紧拉直，钢丝绳每3米采用10#铁丝固定在帮部（顶部）网片上，垂度不得大于5mm。钢丝绳两端用花篮螺丝配10号绳卡固定2处，绳卡间距100mm。
（2）采用塑料电缆沟吊挂电缆沟依次为四个70电缆沟、两个50电缆沟，动力及电源线走70电缆钩。
（3）使用12号圆钢将电缆沟背靠背串在一起，使用两道φ12.5钢丝绳进行吊挂，电缆钩距离中线偏人行侧300mm。每处交叉点采用10#铁丝，不少于两股进行捆扎，电缆钩背靠背为了整齐采用扎带提前绑扎。
2.照明安装标准
（1）照明灯采用51W矿用防爆照明灯，照明灯吊挂间距为15米/盏。采用φ9.3钢丝绳沿巷道中线吊挂。采用10.0照明综保，每600米/台，照明综保安装尽量选取临时开关群或者硐室处安装。
（2）在巷道施工期间敷设一趟3*50电缆，用于照明综保，后期使用于工作面排水电源等，可在巷道正中部照明综保处安装一台馈电开关，便于其它临时使用。
（二）管路布置标准
1.综合管路
（1）巷道掘进期间共安装三趟管路（管路距离工作面迎头不大于30m，剩余部分使用软管连接延续），吊挂在巷道正帮侧，从上至下依次布置φ159PE压风管路（黑色）、φ159PE消防洒水管（黑色）、φ159PE排水管路（黑色）（工作面回采期间用作黄灌管路）共三趟管路.
（2）三趟管路安装时法兰错距500mm，消防洒水管每200米安装一台DN159PN2.5管路闸阀，每50米安装一个DN159/50分支三通加DN50、PN2.5截止阀，压风管路每200米安装一台DN159PN1.6闸阀，每50米安装一个DN159/50分支三通加DN50PN1.6MPa截止阀,短节处采用法兰连接，管道压力1.6MPa。
（3）排水管路在排水点位置预留DN159/100三通，并安装DN100，PN1.6的闸阀，安装排水设备时，将管路对接至DN100闸阀，中间每隔400米安装DN159PN1.6MPa闸阀1个，（在掘进期间地测部提前考虑排水点位置，在延伸管路时一并将三通闸阀安装完成）。
（4）3米/个吊挂点，吊挂点采用锚杆、锚索交替吊挂，“一二一：锚索、锚杆、锚杆、锚索”形式做吊挂点，采用抱箍+连片吊挂，在排水管路下方预留连片，便于第四趟管路安装，按照图纸的示意，在掘进其它时间（比如检修时间或月底停产检修时间等）将剩余管路及吊挂点补齐，保证回采需要。巷道回采期间从上到下依次为：压风管路、消防洒水管路、黄泥、制氮、消防洒水、净化水。
1．瓦斯管路安装
（1）在巷道正帮侧安装一趟φ450PE采前预抽瓦斯管，具体吊挂尺寸见图纸，采用锚杆吊挂，间距为3米/个，采用U型吊环+抱箍+连片吊挂。停采线（巷道里程291m）向西每18m安装一个Φ450mm变Φ219mm三通。
（2）采前预抽管路安装至巷道里程280m、440m、840m、1240m、1640m、2040m需安装孔板流量计及抽采在线监测短接；用于安装各单元采前预抽在线监测装置。采前预抽延伸至巷道钻场时需安装Φ480mm变Φ219mm三通，遇南侧巷帮钻场时，Φ219mm管路口垂直朝下，遇巷道北帮钻场时219mm管路口平行于巷道底板，管口朝向南帮钻场。管路安装至巷道低洼点预留变径为Ф219mm的三通，并安装自动放水器。
3.单轨道安装：采用U型抱箍+钢丝绳进行吊挂，锚杆间距为1.2米/根，钢丝绳使用φ12.5钢丝绳。（只在回采巷道布置，大巷则不用布置）
4.高压进回液管路安装标准
高压进回液管路，采用锚杆吊挂，点间距为3米/个，采用U型吊环+钢丝绳+抱箍形式吊挂，管路防冲限位采用φ12.5钢丝绳，每6米一道，绕8字限位固定。
三、开拓巷道动力、信号通讯控制线缆及管路
（一）电缆钩布置标准
1．布置在人行侧巷帮，吊挂点高于巷道腰线1200mm，每隔30m施工一处吊挂锚杆（锚杆安装螺母，外露巷帮200mm，帮部垮落处根据实际定）。
2．在距锚杆端部50mm位置固定1根Φ10mm镀锌钢丝绳，钢丝绳需绷紧拉直，钢丝绳每3米采用10#铁丝固定在帮部网片上（无钢筋网巷道即喷浆巷道每3m施工一根吊挂调平锚杆），垂度不得大于5mm。
3．钢丝绳两端用花篮螺丝配10号绳卡固定2处，绳卡间距100mm。
4．电缆钩使用70#或100#塑料电缆钩，3联一组挂设至钢丝绳上，间距800mm，电缆钩吊挂一条线，所有悬挂的电缆钩必须与巷道底板垂直。
（二）电缆吊挂标准
1．从上向下依次悬挂信号通讯监测线、综掘机电源线和其它用电设备动力电缆线。
2．信号通讯和各类监测线共用一个电缆钩，每隔2400mm使用塑料扎带绑扎在电缆钩处。电缆敷设时，相邻电缆钩内电缆垂度不超过5mm。
3．电缆吊挂需挂设平直，严禁硬折、交叉。
4．电缆穿过墙壁部分应用套管保护，并采用阻燃型材料对穿墙管口进行严密封堵，墙壁两侧粘贴电缆标志牌。
5．电缆跨越巷道时，应采用与电缆外径相适应的Ω卡式电缆抱箍进行贴顶固定，电缆抱箍间距为800mm，排列整齐、圆滑过渡，严禁相互交叉。
6．综掘机电源线和其他用电设备动力电缆需粘贴电缆标志牌悬，馈电开关出线侧必须设置一组标识牌，巷道内每隔100米设置一组。
7．标志牌内容包括电缆使用单位、用途、维护人、电压等级、截面积、电缆长度等参数，以机电部下发标识牌样式为准。
8．每个电缆标志牌张贴后必须再用防水透明胶带进行缠绕，防止长时间放置或对电缆除尘时造成字迹褪色等。
9．综掘机电源线和其它用电设备动力电缆中途需加装接线盒时，接线盒使用φ10mm钢丝绳在巷帮吊挂，接线盒底沿高于电缆200mm。接线盒需粘贴防爆入井证、五小电气设备管理牌、所属单位编号牌，按顺序依次粘贴在接线盒防爆上盖正中位置。
（三）管路吊挂标准
1．巷道内管路共计3趟，布置在皮带机里侧(一般情况下），从上自下分别为φ108压风、φ108消防洒水及φ108排水管路。
2．吊挂点高度距巷道底板1400mm（腰线以上400mm），打设φ22*2500mm锚杆，锚杆间距3m（锚杆安装螺母，外露巷帮200mm，帮部垮落处根据实际定）。
3．压风管路涂刷灰色油漆，消防洒水管路涂刷蓝色油漆、排水管路涂刷黑色油漆。
4．每根管路进行编号管理，编号底色涂刷白色油漆，编号喷涂红色油漆，编号总长度600mm，字体高度100mm。

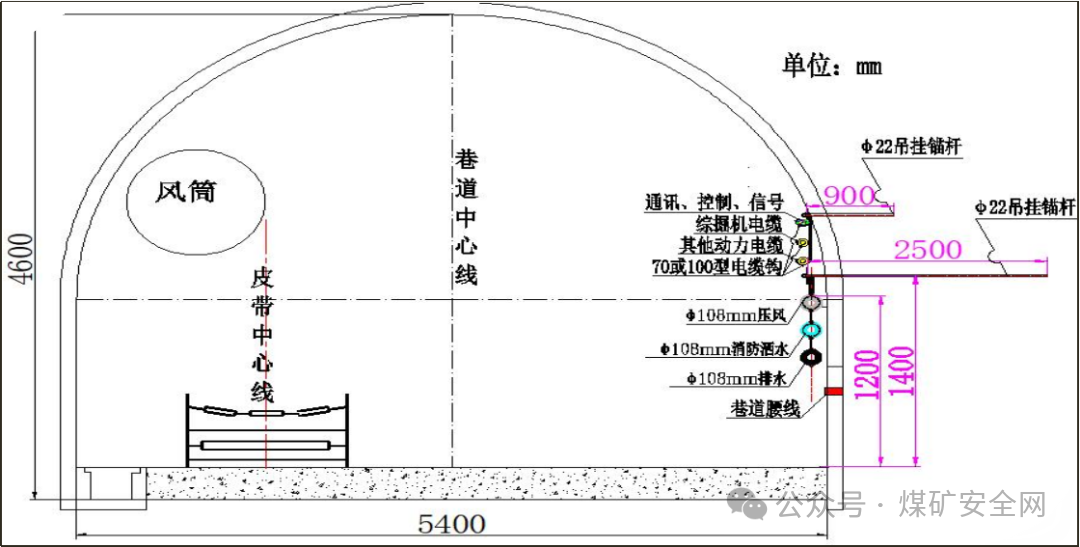

图3 电缆和管路布置示意图
四、其他标准规范
（一）掘进工作面所有管路距迎头不得大于30m，剩余部分使用高压管路（临时软管）代替管路，临时软管使用电缆沟吊挂在帮部。
（二）压风管路涂刷灰色油漆，消防洒水管路涂刷蓝色油漆、排水管路涂刷黑色油漆。每根管路进行编号管理，编号底色涂刷白色油漆，编号喷涂红色油漆，编号总长度600mm，字体高度100mm（具体管路刷漆标准根据机电部下发通知为准）
（三）其他临时施工地点管路和电缆的标准以机电部下发的相关标准执行；机电部在下发标准前必须提前将标准上报标化办进行备案。
|
