煤矿缆线吊挂标准

      本文来自：掘进工作面施工标准

      1.帮部电缆小线整理吊挂，自上而下安装通信信号电缆、动力电缆、低压电缆的顺序进行，通信信号电缆要在动力电缆上方 0.1m 以上，动力电缆与低压电缆上下间距应当大于 0.1m，高压电缆、低压电缆之间距离不得小于50mm。

      2.各电缆分层吊挂，不得交叉，通信信号电缆捆扎整齐。

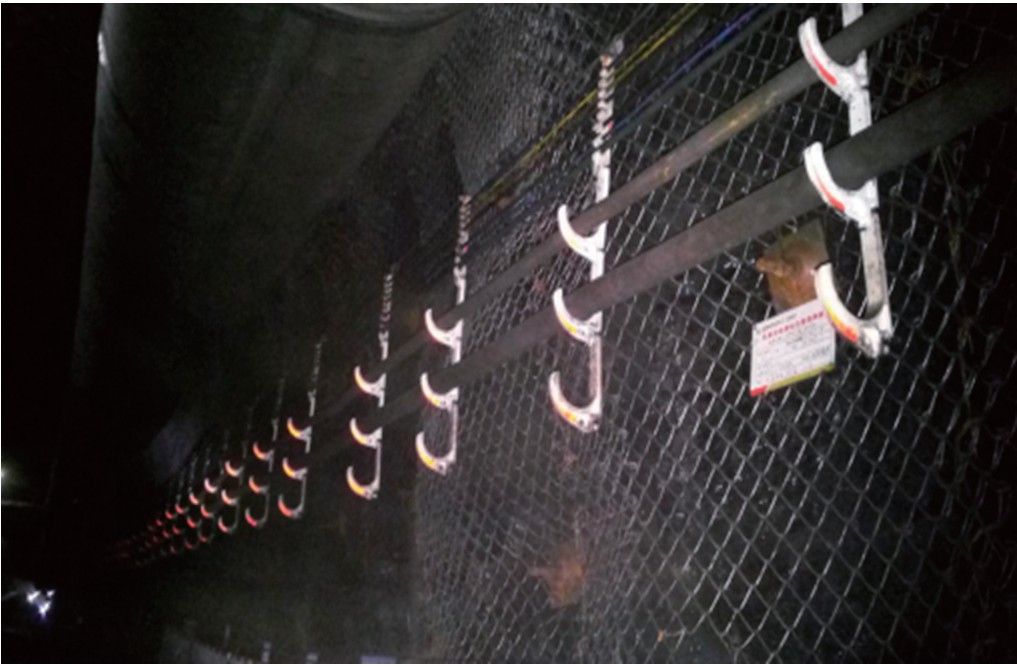

各类电缆布置示意图

3.电缆悬挂平巷内高度要一致，斜巷内应顺应坡度，要有适当弛度，并能在意外受力时自由坠落，不可过大或绷紧。

4.电缆悬挂高度应当保证在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。

5.电缆不应悬挂在管道下方，不得遭受淋水。电缆上严禁悬挂任何物件。

6.电缆与风水管路挂在同一侧时，应在管路上方，并保持0.3m以上的距离。

7.巷道内的电缆，沿线每隔一定距离、拐弯或者分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边应当设置注有编号、用途、电压和截面的标志牌。

8.电缆穿墙部分应当用套管保护，并严密封堵管口，穿墙电缆墙两面电缆应张贴标志牌。

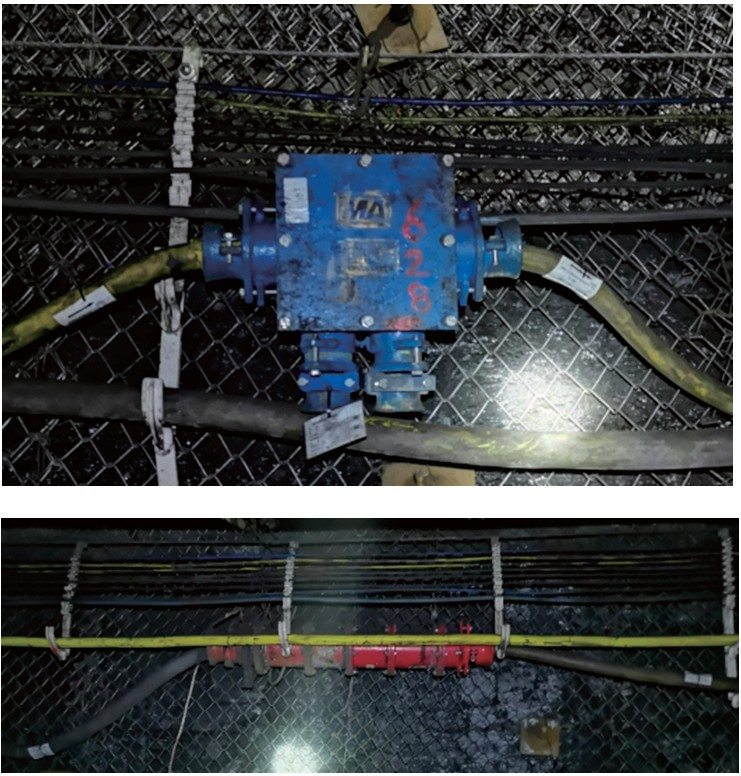

       9.高压连接器、接线盒吊挂要平整，不得歪斜，必须使用小链或过塑钢丝绳进行吊挂，吊挂高度必须要略高于两侧电缆，两证张贴醒目，不得歪斜。如下图

10.电缆的连接应当符合下列要求：

（1）电缆与电气设备连接时，电缆线芯必须使用齿形压线板（卡爪）、线鼻子或者快速连接器与电气设备进行连接。

（2）不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或者母线盒进行连接。

11.电缆表面不得有积尘，电缆标志牌要清晰醒目，不得缺失，走向标识正确。

12.沿线高压连接器接地极正确悬挂管理牌板。

13.各皮带机头处横跨顶板电缆吊挂与风水管路分离，使用过碹电缆钩分钩逐条悬挂整齐。

        14.电缆必须每隔100m张贴电缆走向牌，并标明用途。
